Tentang peralatan fiber optik beserta fungsinya dan cara menyambung Fiber optik

Alat - Alat Fiber Optic dan Fungsinya

1. Fusion Splicer

   Fusion splicer atau sering dikenal sebagai alat untuk menyambungkan serat optik ini merupakan salah satu alat yang digunakan untuk menyambungkan sebuah core serat optik, dimana serat tersebut terbuat / berbasis kaca, dan mengimplementasikan suatu daya listrik yang telah dirubah menjadi sebuah media sinar berbentuk laser.

Sinar laser tersebut berfungsi untuk memanasi kaca yang terputus pada core sehingga bisa tersambung kembali dengan baik. Perlu kalian ketahui, bahwa fusion splicer ini haruslah memiliki tingkat keakuratan yang cukup tinggi, hal ini ditujukan untuk menghasilkan hasil penyambungan yang sempurna, karena pada saat penyambungan tersebut akan terjadi proses pengelasan media kaca serta peleburan kaca yang akan menghasilkan suatu media, dimana media tersebut akan tersambung dengan utuh tanpa adanya celah-celah, hal ini dikarenakan media tersebut memiliki senyawa yang sama.

2. Stripper Atau Miller

Sama seperti kabel - kabel yang lain, salah satunya seperti kabel coaxial dan UTP, kabel fiber optic juga memerlukan alat ini. Alat ini berfungsi sebagai media untuk memotong dan mengupas kulit  dan daging kabel.

3. Cleaver

    Cleaver Tools ini mempunyai fungsi untuk memotong core yang kulit kabel optic-nya sudah dikupas, perlu kalian ketahui juga bahwa pemotongan core ini wajib menggunakan alat khusus ini, karena pada serat kacanya akan terpotong dengan rapih. Jika proses ini berhasil dilakukan dengan baik maka tahapan selanjutnya, kalian bisa teruskan ke tahap Jointing

4. Optical Power Meter (OPM)

    Alat yang satu ini nmemiliki fungsi untuk mengetahui seberapa kuat daya dari signal cahaya yang sudah masuk, OPM ini juga mempunyai interface FC yang langsung berhubungan dengan pathcore FC. Bagi kalian yang belum mengetahui rumus yang digunakan untuk melakukan proses ini, berikut adalah rumusnya

(TX – RX =…dB dibagi jarak (Km)

5. Optical Time Domain Reflectometer (RTDR)

    OTDR merupakan salah satu alat yang digunakan untuk mendeteksi komunitas atau himpunan suatu kabel serat ptik dalam jarak tempuh tertentu, sehingga dengan adanya alat ini diharapkan mampu menghasilkan jarak dari dua sisi yang merupakan ukuran  gangguan yang terjadi. Sehingga untuk melakukan troubleshooting dapat dilakukan dengan baik, karena akan sangat mudah menentukan suatu letak lokasi gangguan yang tengah terjadi. Alat OTDR ini sendiri biasanya digunakan untuk melakukan pendeteksian Kabel Crack, Putusnya core yang belum diketahui letaknya, Putusnya kabel atau juga untuk melakukan bending.

6. Light Source

Pada dasarnya, alat yang satu ini mempunyai fungsi untuk memberikan suatu signal untuk jalur yang akan dilaluinya, misalnya untuk mengukur suatu redaman jalur atu end to end dimana Light Source ini akan berfungsi sebagai media yang memberi signal-nya

7. Optical Fiber Identifier

Alat yang satu ini memiliki fungsi untuk mengetahui arah signal dengan penunjuk arah dan besar daya yang di laluinya.

8. Visual Fault Locator

Alat ini sering disebut juga Laser fiber optic atau senter fiber optic. Fungsinya untuk melakukan pengetesan pada core fiber optic. Laser akan mengikuti serat Optik pada Kabel Fiber Optik dari POP Sampai Ke User (end to end) , bila core tidak bermasalah laser akan sampai pada titik tujuan.

9. Bit Error Rate Test

Alat ini berfungsi sebagai pengecek koneksi jaringan TDM (Time Divisio Multipleksi) yang mana jaringan TDM aplikasinya yaitu layanan Clear Channel yang sedang coba di uraikan penulis. Secara spesifiknya BER TES untuk mengecek dan mengetahui TX atau RX yang error, melalui pengiriman paket dan lup

10. Fiber Optic Adapter

Fiber Optik Adapter merupakan suatu komponen yang digunakan untuk melakukan penyambungan/menghubungkan kabel fiber optik satu dengan yang lain. jika penyambungan dilakukan terhadap kabel fiber optik yang memiliki konektor berbeda maka fiber optik adapter disebut fiber optik adapter hibrid atau Special Adapter.

11. Splitter Optic

Splitter merupakan komponen yang bersifat pasif dan dapat memisahkan daya optik dari satu input serat ke dua atau beberapa output serat. Splitter pada PON dikatakan pasif sebab optimasi tidak dilakukan terhadap daya yang digunakan terhadap pelanggan yang jaraknya berbeda dari node splitter, sehingga sifatnya idle dan cara kerjanya membagi daya optic sama rata

Berikut ini adalah jenis-jenis splitter :

• 1 : 2 (tanpa back up)
• 1 : 4 (tanpa back up)
• 1 : 8 (tanpa back up)
• 1 : 16 (tanpa back up)
• 1 : 32 (tanpa back up)
• 2 : 2 (dengan back up)
• 2 : 4 (dengan back up)
• 2 : 8 (dengan back up)
• 2 : 16 (dengan back up)
• 2 : 32 (dengan back up)

12. Fiber Node

Fiber node merupakan suatu titik terminasi antara jaringan optik dengan jaringan koaksial. Fiber nod eberupa perangkat opto elektronik yang berfungsi untuk mengubah sinyal optik yang berasal dari distribution hub menjadi sinyal elektrik untuk diteruskan ke rumah rumah pelanggan melalui kabel koaksial dan sebaliknya.

Fiber node sendiri adalah salah satu device yang berhubungan dengan teknologi HFC (Hibrid Fiber Coaxial) dan banyak diaplikasikan untuk sistem jaringan TV Kabel.

13. Pigtail Fiber Optic

Pigtail fiber optic merupakan sepotong kabel yang hanya memiliki satu buah konektor diujungnya, pigtail akan disambungkan dengan kabel fiber yang belum memiliki konektor.  Biasanya kabel pigtail di install di OTB (Optical Distribution Box) dan disambung / splicing dengan tarikan kabel Optic yang glondongan (Loose tube cable / Tight buffered cable).

14. Optical Termination Box (OTB)

Optical Termination Box, berfungsi sebagai pendistribusian fiber seperti FDF yang menampung maksimum 72 core. Optical Terminal Box juga digunakan untuk menghubungkan kabel serat optik indoor maupun outdoor dan patchcord. OTB dapat dipasang di dinding maupun tiang.

15. Joint Closure Optic

Joint Closure merupakan sebuah box atau tempat untuk menaruh hasil sambungan dari fiber optic. Sebagai contoh : Jika ada kebel fiber optic putus karena terpotong atau terbakar maka kabel tersebut di sambung/splicing dan hasil splicingan di taruh di Closure.

Untuk Kapasitas Closure ber variasi mulai dari closure 6 core, Closure 12core, closure 24core,Closure 48core hingga closure 256core.

Cara Menyambung Fiber Optik

 ALAT DAN BAHAN

1. SPLICER


 Adalah alat yang digunakan untuk menyambung ujung kabel core dengan pigtail atau ujung kabel core dengan ujung kabel core atau bisa juga untuk penyambungan dua kabel di dalam joint closure.



2. HEATER / PEMANAS


 Setelah kabel menjadi satu, bagian yang terbuka di beri pelindung kemudian di panaskan dengan heater agar kuat dan tidak mudah lepas.



3. CLEVER


di gunakan untuk meratakan ujung kabel FO agar ketika di hubungkan tidak memiliki loss decibel yang besar. Karena standar loss decibel yang di tetapkan oleh PT





4. TANG PENGUPAS


digunakan untuk mengupas kabel FO




5. ALKOHOL DAN TISSUE


digunakan untuk membersihkan kaca pada kabel fiber optik. Kebersihan kaca juga mempengaruhi kualitas kebel saat di splicing











LANGKAH LANGKANG MENYAMBUNG KABEL FIBER OPTIK

1. Kupas kulit kabel menggunakan lupsheat cutter, panjang kupasan disesuaikan dengan jenis
         penyambungan yang dipakai seperti gambar berikut


   2. Ambil salah satu ujung serat optik kemudian kupas pelindung serat optik (secondary coating)

       tersebut dengan fiber stripper, panjang ujung serat optik yang dikupas kurang lebih 4 cm

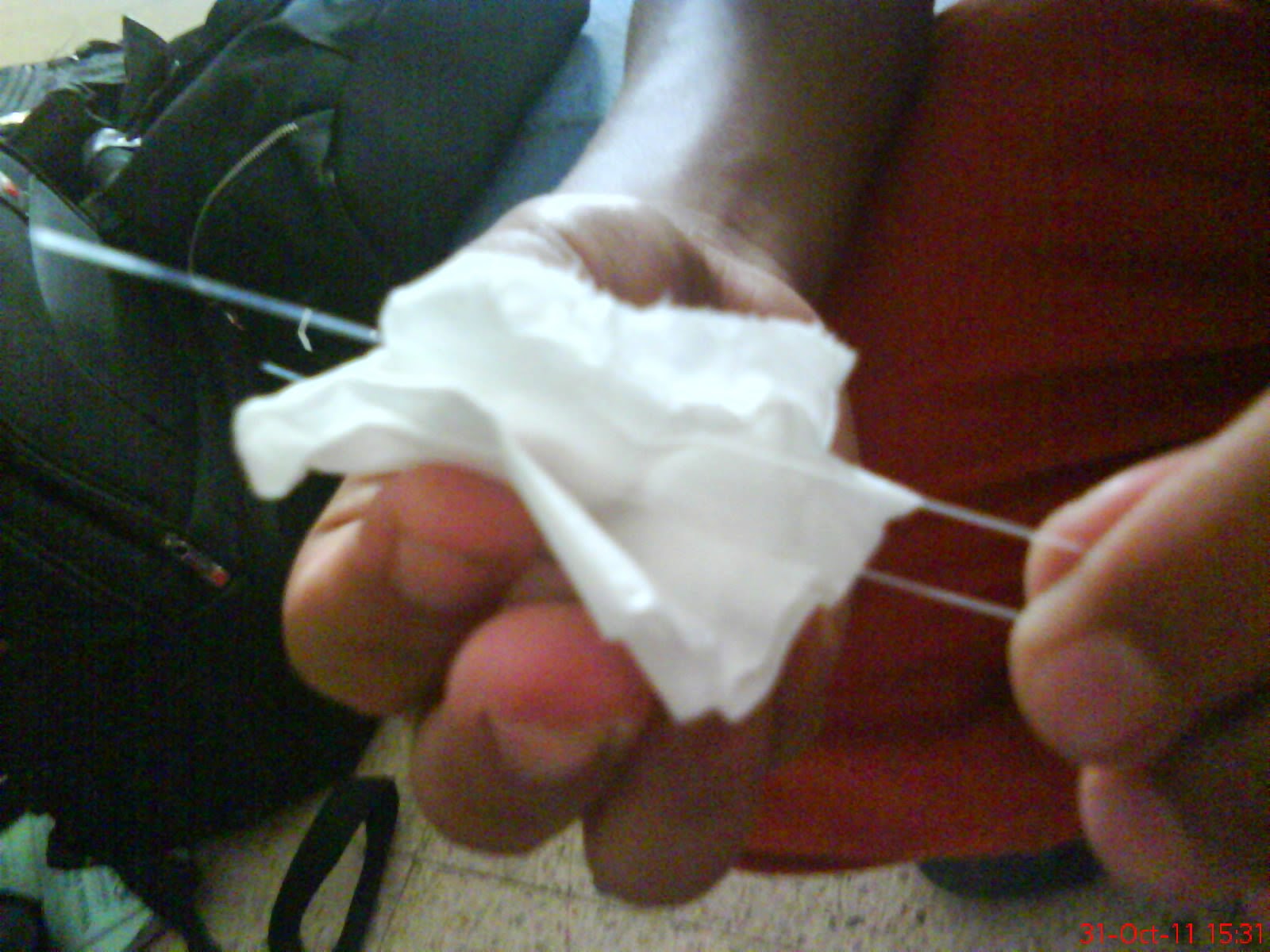

   3. Bersihkan ujung serat optik tersebut ( untuk menghilangkan primary coating ) dengan tissue

       yang sudah dibasahi dengan alkohol 90%
